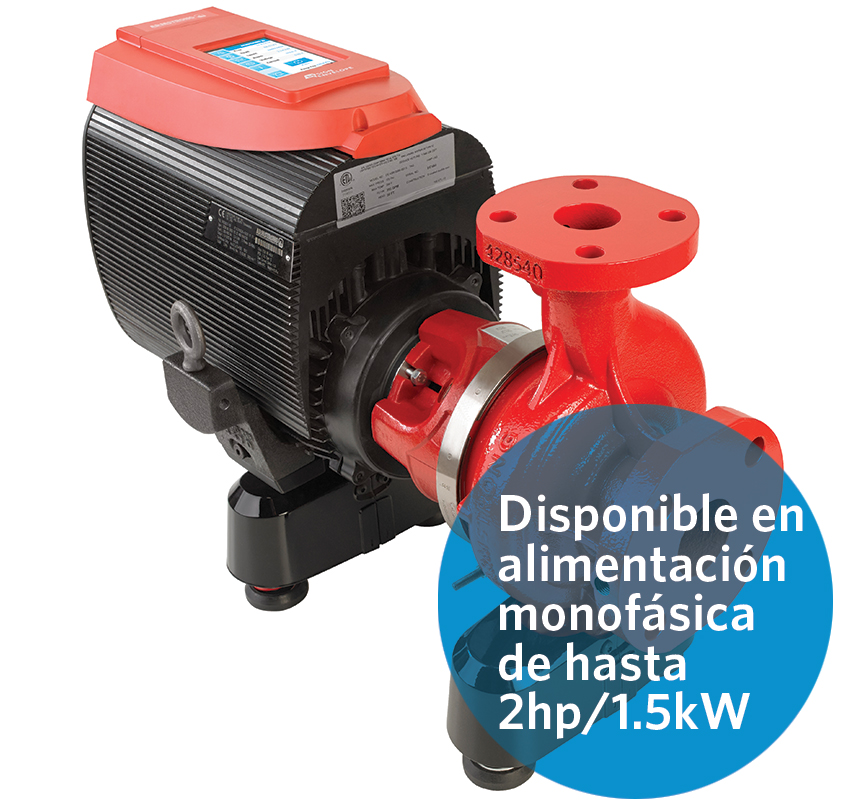

Bombas de succión final Design Envelope 4280

Product Image
  • Summary
  • Aplicaciones

    Bombeo y control de sistemas HVAC; bombeo de uso general; bombeo y control industrial o de procesos (a base de agua o glicol)

  • Descripción

    Unidad de bombeo horizontal de succión final, montada en la base, con controles inteligentes integrados para lograr una instalación más sencilla y un rendimiento energético superior Ahorra hasta un 75 % de energía en comparación con instalaciones de bombas tradicionales de velocidad constante o frecuencia variable. Las unidades de hasta 10 hp (7.5 kW) incluyen aisladores de vibración integrales.

  • Materiales
    • Carcasa de hierro fundido o hierro dúctil/carcasa con revestimiento electrónico de hierro dúctil en unidades de 1 a 10 hp
    • Impulsor de bronce o acero inoxidable en unidades de 1 a 10 hp
    • Sello mecánico de carburo de silicio sinterizado
  • Configuración

    Controles inteligentes de velocidad variable integrados con control sin sensores Recinto de controles para aplicaciones interiores UL tipo 12 (IP55) Estándar de rango de 1 a 10 hp (0.75 a 7.5 kW) con motores de imán permanente Design Envelope (DEPM) que reducen las pérdidas en más del 20 % con respecto a la eficiencia NEMA Premium Red con capacidad para servicios remotos de gestión del rendimiento

  • Rango de rendimiento

    Flujo de 25 a 1000 USgpm (1.5 a 63 l/s); cabezal de 10 a 160 pies (3 a 48 m) (curvas compuestas disponibles)

  • Temperatura

    250oF (121oC)

  • Rango de potencia

    1 hp a 10 hp (0.75 kW a 7.5 kW)

  • Tamaño

    Descarga de 1.25" a 6" (32 mm a 150 mm)

ADEPT Select

Costo operativo más bajo de la primera instalación y del ciclo de vida

  • El aislamiento integral de vibraciones elimina la necesidad de bases de inercia o placas base para instalaciones montadas en bases.
  • El diseño de acoplamiento dividido permite un fácil mantenimiento del sello sin necesidad de retirar la bomba o el motor.
  • Active Performance Management a través de la conectividad a Internet proporciona el menor costo operativo del ciclo de vida.
  • No se requiere base de inercia para reducir el costo de instalación (solo para 1-10 hp).

Menor costo de instalación. Menor costo operativo.

»

Menor riesgo operativo y de proyecto

  • Los controles inteligentes integrados proporcionan una puesta en servicio rápida y sencilla, así como una interferencia de radiofrecuencia reducida y una mejor compatibilidad electromagnética.
  • El diseño del rotor de equilibrio, los controles de arranque suave, el acoplamiento directo al motor y el peso total reducido minimizan la transmisión de vibraciones.
  • Filtros de sedimentos o separadores opcionales para una vida útil prolongada del sello en sistemas contaminados
  • Responsabilidad de fuente única para un diseño y soporte de campo óptimos
  • Operación independiente a través de control sin sensores integrado o en conjunto con un sistema de automatización de edificios (BAS)
  • El diseño cumple con las recomendaciones de control de ruidos y vibraciones de ASHRAE 90.1, al aislar la transmisión de vibraciones entre las tuberías, la bomba y el piso del edificio.
  • Se ahorra energía gracias a un nuevo sistema hidráulico y un motor inteligente (solo para 1-10 hp)

Sostenibilidad

»

Menor costo ambiental

  • El nuevo sistema hidráulico incluido en los motores inteligentes Armstrong (PM Motors) en el rango de 1 a 10 hp proporciona hasta un 30 % de ahorro de energía.
  • Elija 50:50 de flujo de diseño con control sin sensores en paralelo integrado para ahorrar energía adicional a través del mejor secuenciación de eficiencia.
  • Controles inteligentes integrados, junto con una combinación y un ajuste perfectos de los componentes, para un ahorro de energía de hasta un 75 % en comparación con las instalaciones de bombas tradicionales operadas con velocidad constante y frecuencia variable.

Menor costo operativo del ciclo de vida

  • Active Performance Management a través de conectividad a Internet en todas las bombas Design Envelope para lograr el menor costo operativo durante el ciclo de vida.
