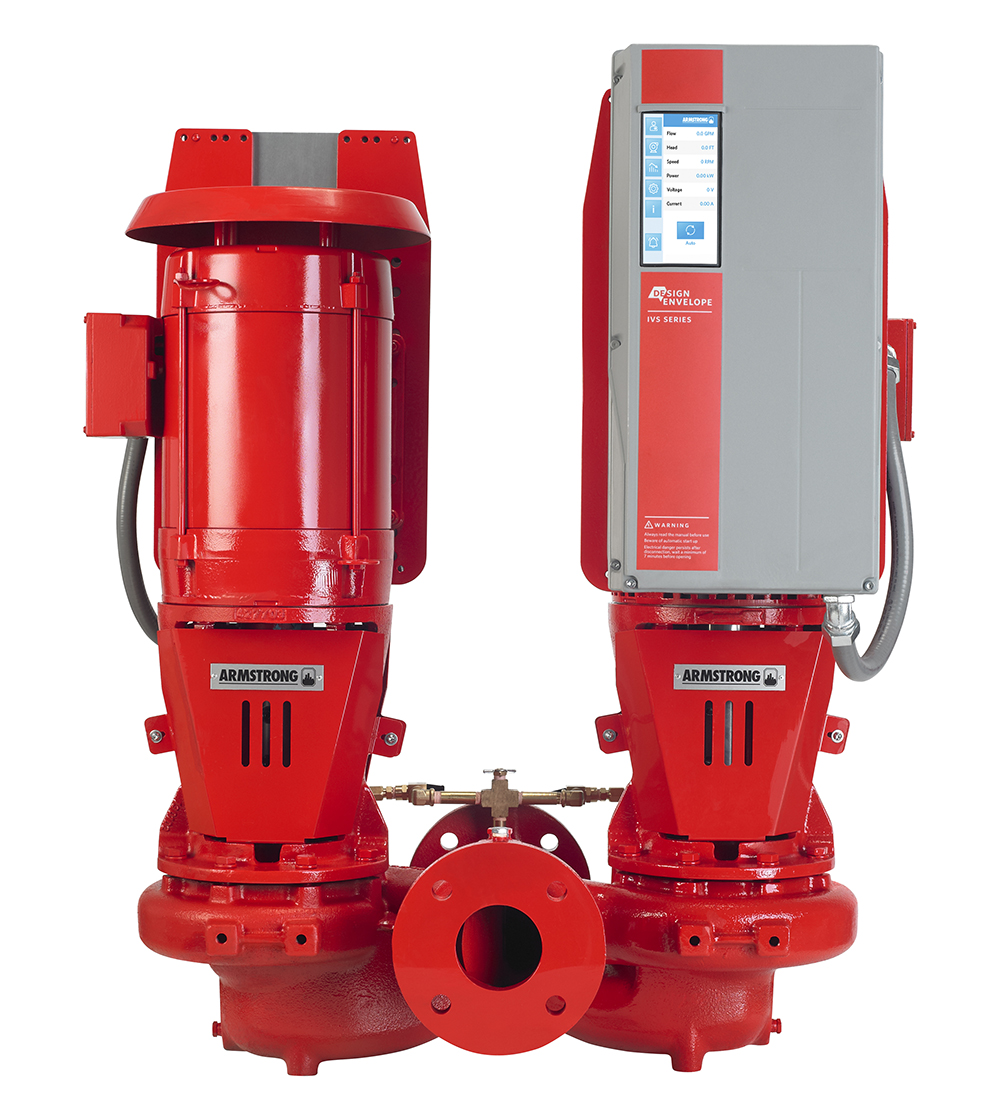

Design Envelope 4312 Doppelpumpen

Product Image

  • Summary
  • Anwendungen

    Heiß- und Kaltwasserkreisläufe für gebäudetechnische und industrielle Anwendungen auf Wasser- und Glycolbasis

  • Beschreibung

    Zwei Pumpenköpfe in einem Gehäuse mit intelligenter, integrierter und sensorloser Regelung für eine platzsparende Installation, herausragende Energieeffizienz sowie Spitzenlastzuschaltung. Bis zu 75% Energieeinsparung gegenüber vergleichbaren Pumpen mit konstanter Drehzahl oder externen Frequenzumrichtern.

  • Werkstoffe
    • Pumpengehäuse aus Sphäroguss
    • Laufrad aus Grauguss oder Bronze
  • Konfiguration

    Intelligente, integrierte und sensorlose Drehzahlregelung. Ausbau-Kupplung zum einfachen Austausch der Gleitringdichtung ohne den Motor demontieren zu müssen. IP Schutzklasse IP56 zur Außenaufstellung.

  • Leistungsbereich

    Förderstrom: bis zu 288 m3/h
    Förderhöhe: bis zu 75m

  • Temperatur

    121o

  • Bemessungsleistung

    0,75 kW bis 30 kW

  • Nennweite

    50 mm bis 150 mm

Niedrigste Installationskosten

  • Aufgrund der Inline Bauweise besteht keine Notwendigkeit für ein Pumpenfundament, Tischfundamente mit speziellen Schwingelementen und Kompensatoren.
  • Platzsparend durch zwei Pumpenköpfe in einem Gehäuse
  • Durch die intelligente, integrierte und sensorlose Regelung entfällt die Montage eines externen Frequenzumrichters sowie die Beschaffung, Installation (inkl. Verkabelung), Kalibrierung und Wartung von Differenzdrucksensoren.
  • Aufgrund der herausragenden Energieeffizienz ist das Nutzen von Förderprogrammen möglich.

Niedrigste Installationskosten. Niedrigste Betriebskosten.

»

Niedrigste Betriebskosten

  • Dank intelligenter, integrierter und sensorloser Regelung – kombiniert mit perfekt abgestimmten Komponenten – kann der Energieverbrauch im Vergleich zu Pumpen mit konstanter Drehzahl oder mit externen Frequenzumrichtern um bis zu 75% gesenkt werden.
  • Aufgrund modernstem Dichtungsdesign entfallen Schmierung und Dichtungsanpassung.
  • Optimierte Rohrführung reduziert die Reibungskräfte in der Anlage.

Niedrigste Umweltkosten

  • Ein 75% geringerer Energieverbrauch reduziert die betrieblichen Treibhausgasemissionen im gleichen Verhältnis.
  • Aufgrund der nicht vorhandenen Notwendigkeit für Pumpenfundament, Tischfundamente mit speziellen Schwingelementen und Kompensatoren werden sämtliche beschaffungsbedingten Umweltauswirkungen (Material, Energie, CO₂) vermieden.
  • Die Auswahl einer Design Envelope Pumpe führt nicht selten zu einem kleineren Motor und/oder Pumpe, was die Umweltbelastungen reduziert, die mit der Anschaffung zu groß dimensionierter Pumpen und Motoren verbunden sind.

Nachhaltigkeit

»

Niedrigstes Projekt- und Betriebsrisiko

  • Die intelligente, integrierte und sensorlose Regelung ermöglicht eine schnelle und einfache Inbetriebnahme und entspricht der EMV-Richtlinie.
  • Aufgrund modernstem Dichtungsdesign entfallen Schmierung und Dichtungsanpassung.
  • Ein Ansprechpartner sorgt für die optimale Auslegung und Unterstützung vor Ort.
  • Doppelpumpen liefern im Notfall oder bei Routinewartungen vollständige Redundanz.



Fallstudie: Sainsbury's

Sainsbury's spart 30% für Heizen und Kühlen durch Verwendung von Erdwärme und passiver Kühlung.
»
