Pompes à aspiration axiale CVAC Design Envelope 4200H

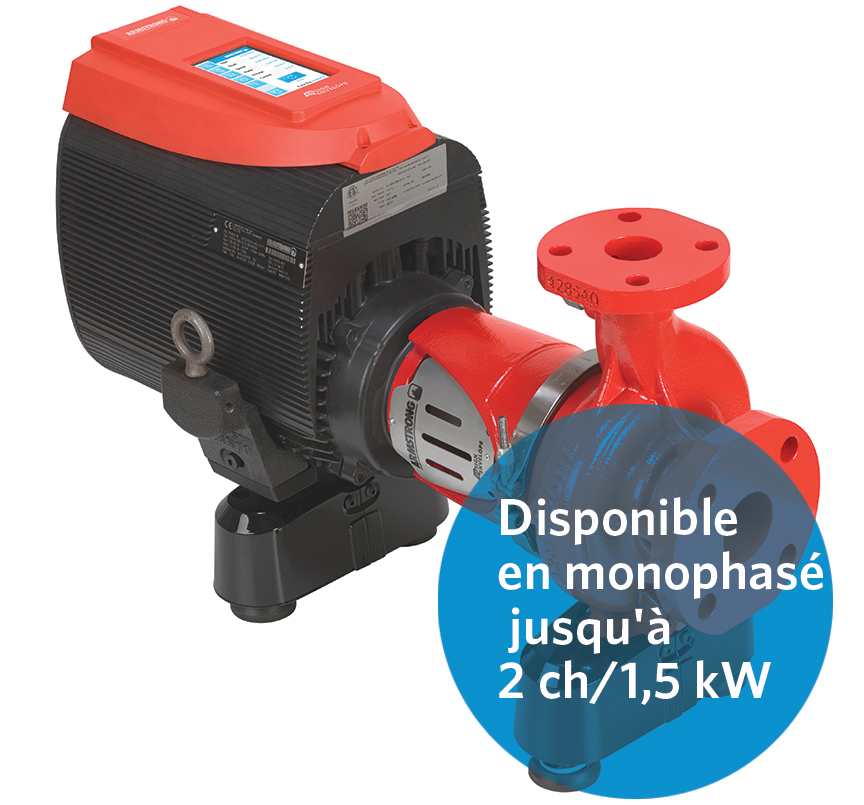

Product Image

  • Summary
  • Applications

    Pompes à aspiration axiale pour contrôle de système de CVAC; pompage universel; pompage et contrôle industriels ou de traitement (à base d’eau ou de glycol)

  • Description

    Unité de pompage horizontale à aspiration axiale et montée sur socle avec contrôles intelligents intégrés pour une installation simplifiée et des performances énergétiques supérieures. Permet d’économiser jusqu’à 75 % d’énergie par rapport à des installations de pompage classiques comparables fonctionnant à vitesse constante ou à fréquence variable. Unités allant jusqu’à 10 CV (7,5 kW), comprenant des systèmes complets d’isolation contre les vibrations.

  • Documents
    • Corps en fonte ou en fonte ductile / corps avec revêtement en fonte ductile sur les appareils allant de 1 à 10 CV
    • Impulseur en bronze (acier inoxydable disponible sur les appareils allant jusqu’à 10 CV)
    • Garniture mécanique en carbure de silicium fritté
  • Configuration

    Commandes de vitesse variable intelligentes embarquées avec contrôle sans capteur. Boîtier de commande UL Type 12 (IP55) pour applications intérieures. Gamme de 1 à 10 ch (0,75 à 7,5 kW) standard avec des moteurs à aimant permanent Design Envelope (DEPM) qui réduisent les pertes de plus de 20 % par rapport à l'efficacité NEMA Premium. Capable de réseau pour des services de gestion des performances à distance.

  • Gamme de performances

    25 à 4500 USgpm (1,5 à 283 L/s) débit; 10 à 400 ft (3 à 121 m) hauteur (courbes composites disponibles)

  • Température300oF (150oC) 250oF (121oC) - pour les unités jusqu'à 10 ch
  • Plage de puissances

    1 CV à 125 CV (0,75 kW à 90 kW)

  • Taille

    Décharge de 1,25" à 8" (32 mm à 200 mm)

Moindres coûts d’installation initiale et moindres coûts d’exploitation tout au long du cycle de vie

  • L’isolation interne contre les vibrations élimine le besoin de massifs anti-vibrations ou de plaques d’appui pour les installations montées sur socle
  • Le manchon d’accouplement permet d’entretenir facilement les joints sans avoir à retirer la pompe ou le moteur
  • Grâce à une connexion à Internet, la gestion active des performances offre un moindre coût d’exploitation tout au long du cycle de vie
  • Aucun massif anti-vibrations nécessaire, ce qui réduit les coûts d’installation (pour les modèles allant de 1 à 10 CV seulement)

Coût installé le plus faible. Coût d'exploitation le plus faible.

»

Moindre risque pour les projets et l’exploitation

  • Les contrôles intelligents intégrés permettent une mise en service rapide et simple, ainsi qu’une baisse des perturbations radioélectriques et une compatibilité électromagnétique accrue
  • La conception équilibrée du rotor, les contrôles de démarrage souple, l’accouplement direct au moteur et le faible poids global minimisent la transmission des vibrations
  • Filtres à sédiments ou séparateurs en option pour prolonger la durée de vie des joints dans les systèmes contaminés
  • Responsabilité assumée par un fournisseur unique, pour une conception optimale et une assistance de meilleure qualité
  • Fonctionnement indépendant grâce à un contrôle embarqué sans capteur ou en coordination avec un système immotique
  • La conception répond aux recommandations de la norme ASHRAE 90.1 en matière de contrôle du bruit et des vibrations, en isolant la transmission des vibrations entre la tuyauterie, la pompe et le sol du bâtiment
  • Économies d’énergie réalisées grâce aux nouveaux systèmes hydrauliques et au moteur intelligent (pour les modèles allant de 1 à 10 CV seulement)

Durabilité

»

Moindre coût environnemental

  • Les nouveaux systèmes hydrauliques inclus dans les moteurs intelligents Armstrong (moteurs PM) de la gamme 1 à 10 CV génèrent des économies d’énergie pouvant atteindre 30 %.
  • Faites le choix d’un débit 50:50 avec un système intégré de contrôle parallèle sans capteur pour des économies d’énergie accrues à travers une activation extrêmement efficace
  • Associés à une correspondance parfaite et un réglage optimal des composants, les contrôles intelligents intégrés permettent d’économiser jusqu’à 75 % d’énergie par rapport à des installations de pompage classiques à vitesse constante et à fréquence variable

Moindre coût d’exploitation tout au long du cycle de vie

  • Gestion active des performances via une connexion à Internet sur l’ensemble des pompes Design Envelope, pour un moindre coût d’exploitation tout au long du cycle de vie
